網管型光接收機收費系統

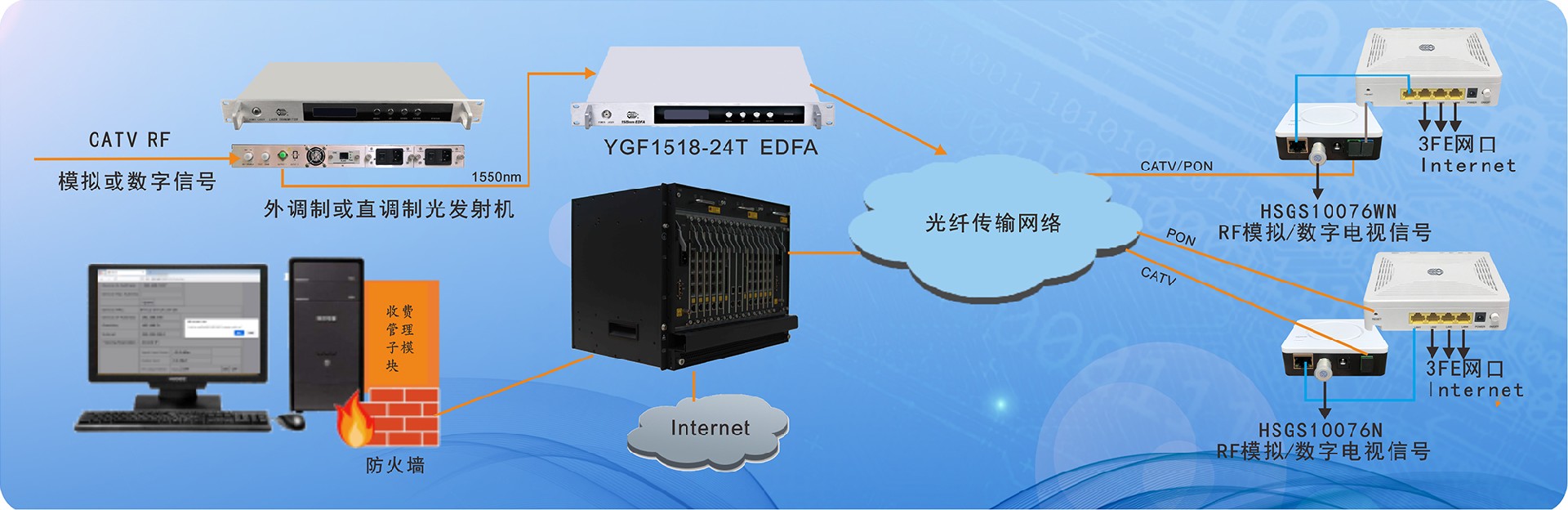

網管型光接收系統由前端PC服務器（內裝SHS收費應用軟件和收費管理子模塊）、防火墻，用戶端HSGS10076WN網管WDM型光接收機或HSGS10076N網管型光接收機組成，網管WDM型光接收機采用WDM技術，把CATV、POM光信號進行分離，其中PON口下聯ONU，內置接收1540-1565nmCATV載波信號，并輸出RF模擬或數字電視信號。RF信號受前端網管控制，網管采用HTTP協議，可以在任何互聯網協議上互通，如TCP/IP協議上實現管控，是目前IT行業中物聯網、抄表系統最廣泛的應用。

網管型光接收機的應用,可通過對應HTTP FTTH網管軟件與本機互聯，實現遠程網絡設備管理。網管內容有輸入光功率、RF輸出電平、輸出RF開關ON或OFF。系統查找設備，配置設備的IP地址、讀取設備的參數，同時開關射頻的輸出。

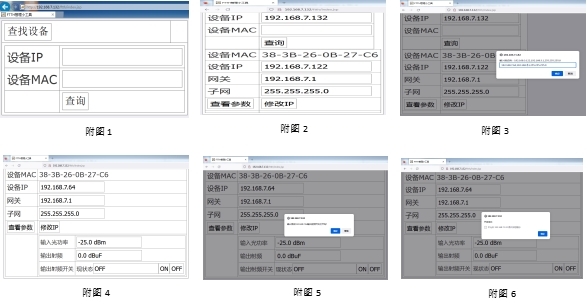

第一步：查找設備，首先在PC機上裝上FTTH網管工具，然后用網線連接設備，登錄http://192.168.7.132/ftth/index.jsp,PC機顯示工具查找界面，詳見附圖1

第二步：輸入設備IP地址:192.168.7.132，點擊“查詢”PC機顯示對應設備界面，詳見附圖2；

第三步：修改IP地址，按運營商規劃的IP地址修改，按頁面中“確定”保存，并在設備中進行標識，詳見附圖3；

如要驗證網管參數和開關狀態，退回到第二步，點擊“查看參數”，PC機顯示對應參數和開關狀態,詳見附圖4。按“ON”或“OFF”則顯示RF開關即時狀態，詳見附圖5和6。

多個設備管理應使用HTTP FTTH網管軟件，應用說明詳見軟件說明。
